变频恒压供水设备

变频恒压供水设备是一种新型的节能供水设备。变频恒压供水设备系运用当今先进的微电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。变频恒压供水设备以水泵出水端水压（或用户用水流量）为设定参数，通过微机自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快；用水量减少时，频率降低，水泵转速减慢。这样就保证了整个用户管网随时都有充足的水压（与用户设定的压力一致）和水量（随用户的用水情况变化而变化）。

随着二次供水加压技术的发展，变频恒压供水设备从根本上解决了这些问题。据“供水设备推广中心”的资料显示，变频恒压供水设备不需建造水塔，投资小、占地少，采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后数年不需看管。比建造水塔节约投资70%，比建造高位水箱节约投资60%，大大节约土建投资。

变频恒压供水设备广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。供水户在20－2000户。日供水量在20－50000m3，供水高度达150米，即50层楼房。

设备组成

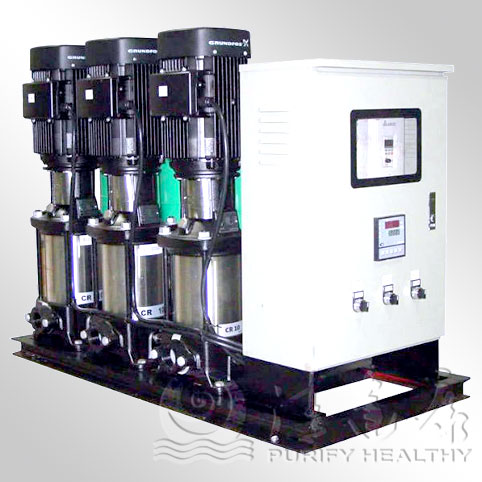

变频恒压供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。可用于一般生活或生产供水。供水系统组成方式有：

1、变频供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。否则，恒压供水设备起动，增大压力满足用水要求。

2、附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水压力低时，自动停运主泵，使小泵或气压罐运行。

设备功能特点

1、 无负压

系统与市政管网直联取水加压运行不会造成市政自来水管网负压。

2、 置压

通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。

3、 借压（或叠压）

超过许可吸水压力和流量时可在自来水管网压力基础上增压。与从普通蓄水池吸水相比运行时可减少水泵台数或（和）降低转速达到节能目的。

4、变频恒压

设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率（反应到电机及水泵为转速）以追贴用水曲线实现恒压。

5、无噪音

采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，故系统能超静音运行。

6、停电不断水

供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。

7、高度自动化

系统能实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。另可根据用户需求配置人机界面，可视化远程调整、监测和维护。

工作原理

根据用户要求，先设定给水压力值，然后通电运行，压力传感器监测管网压力，并转为电信号送至可编程控制器或微机控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高，水泵转数升高，出水量增加，当水量减小时，水泵转数降低，减少出水量，使管网压力维持设定压力值，，在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制，当夜间小流量运行时，可通过变频水泵来维持工作，变频给水泵可以停机保压。

应用范围

1、新建的住宅小区、别墅、写字楼、综合楼生活供水。

2、高层建筑、消防用水、高级宾馆饭店等的生活供水。

3、气压给水,地面水池加压等传统供水系统改造。

4、各种锅炉冷水供水系统、锅炉热水。

5、自来水厂的中间加压泵站、自来水二次增压。

6、各工矿企业的生产、生活用水、管网稳压。

7、各种类型的循环水、冷却水供应系统。

8、自来水压力不能满足要求的生活、消防加压供水等。
